通風柜通風系統設計方法簡述文章由優質實驗設備廠家為您提供，歡迎咨詢有關通風柜通風系統設計方法簡述周邊問題，或?qū)嶒炘O備的批發報價安裝設計成套咨詢。

實驗室通風柜通風系統對設備(尤其是通風櫥)有一定的標準和要求撇開設備因素，僅從系統設計的角度考慮，實驗室通風排風系統的設計應考慮以下主要因素:

(1)確保實驗室的安全和一定數量的通風次數；

(2)實驗室通風系統負壓的設計和系統控制；

(3)在滿足空氣交換率和全新空氣的條件下控制能耗。

(4)穩定可靠的系統

實驗室通風柜通風系統設計采用以下步驟和方案:

(1)實驗室根據工藝要求和功能布局選擇一定數量的通風柜，其中一些還設有局部排風柜。一般來說，被檢查的空氣交換率遠遠高于10倍，一般超過20-30倍，滿足空氣交換率要求。然而，這個通風率是根據發動機罩嘴的大開口面積來計算的。數據和經驗表明，只有18人或更少的人在99%的時間里使用100個頭罩。因此，還應檢查小開口面積的通風櫥嘴的通風量和換氣率。如果低于空氣交換率要求，應增加一個集成排氣系統。

(2)實驗室通風采用新的空氣系統，通風櫥的排氣不在室內循環。因為實驗室要求房間相對于其他輔助區域具有負壓因此，實驗室的新鮮空氣量設計為廢氣量的70%-80%。另外20%-30%的新鮮空氣被送到實驗室輔助室、辦公室、管理室、內走道等。，然后通過門窗之間的縫隙添加到房間中。

(3)恒定風量控制系統可用于通風柜的風量平衡，即恒定的排氣風量、恒定的送風風量和門窗縫隙的補充風量該方法適用于實驗室，在實驗室中，較大的廢氣量滿足較小的較大空氣交換率的要求。

(4)也可以采用兩級通風控制系統，保證排風量遠大于較小通風量要求的房間的風量平衡，即根據通風柜的位移信號，排氣扇和鼓風機有兩種送風工況，小風量工況適用于保持較小通風頻率的要求，從而節約能耗在這種情況下，藥物管制研究所采用了可變空氣量控制系統。當通風柜的風量發生變化時，排氣風量也會變得相對較小。此時，放置在屋頂?shù)呐艢馍刃枰S著通風櫥柜門位置的變化而改變頻率，以減少風量，保證通風櫥表面的風速恒定。同時，自動控制系統改變?nèi)嘛L機的頻率，減少風量，保持負壓平衡。變風量系統可以降低系統能耗當系統的置換率大，置換率小時，考慮定風量系統，系統簡單，初始投資減少。

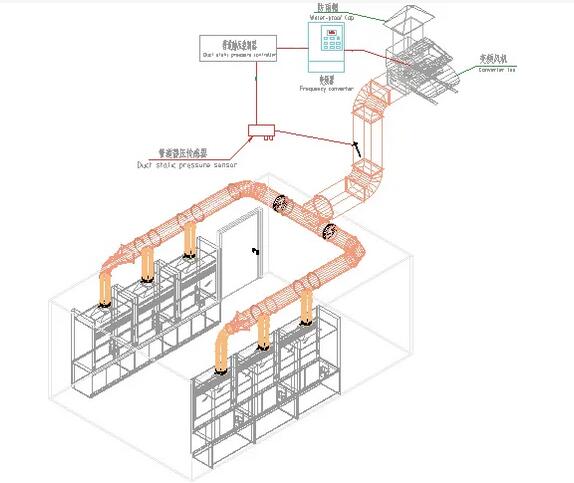

因此，實驗室通風柜通風系統首先監控的是通風柜的狀態。從風門傳感器接收到信號后，可以計算風門的面積(風量)。此時，空氣量控制信號被發送到(與壓力無關的)閥門，以調節閥門的開度?？諝廨斔土侩S排氣量而變化。送風量通過排氣扇的變頻調節。

還需要注意的是，系統應與壓力無關，即系統空氣量的變化不會減緩反應時間，也不會因空氣導管中的靜壓變化而影響系統流量的性能。壓力相關系統也會導致系統流量設備不可控，緩慢的反應時間會使供排氣設備振動，不穩定的速度會造成大量的平衡問題，波動的供排氣系統會使氣流平衡復雜化，從而使自動控制系統無法實現調節功能。

除了上述對通風柜的特殊要求外，通風系統對其他設備和控制系統也有一定的要求和標準。通風柜的選擇既要滿足排風和排風的要求，又要注意根據調節門的動作立即改變風量，以保持地面風速恒定。作者建議系統風量的測量和控制應以柜門位移為信號，而不是測量表面風速。除設備選擇因素外，通風系統設計和控制系統是實驗室壓力控制和較小通風控制的關鍵因素。系統的反應時間應足夠短(< 1秒)，不平衡的通風系統將導致通風和通風柜捕獲能力的損失，空氣流出實驗室和建筑物內不穩定的壓力。
